Scarlet Tanager クロスオーバーネットワーク基板 (2枚セット) 図面付き
¥4,680
International shipping available

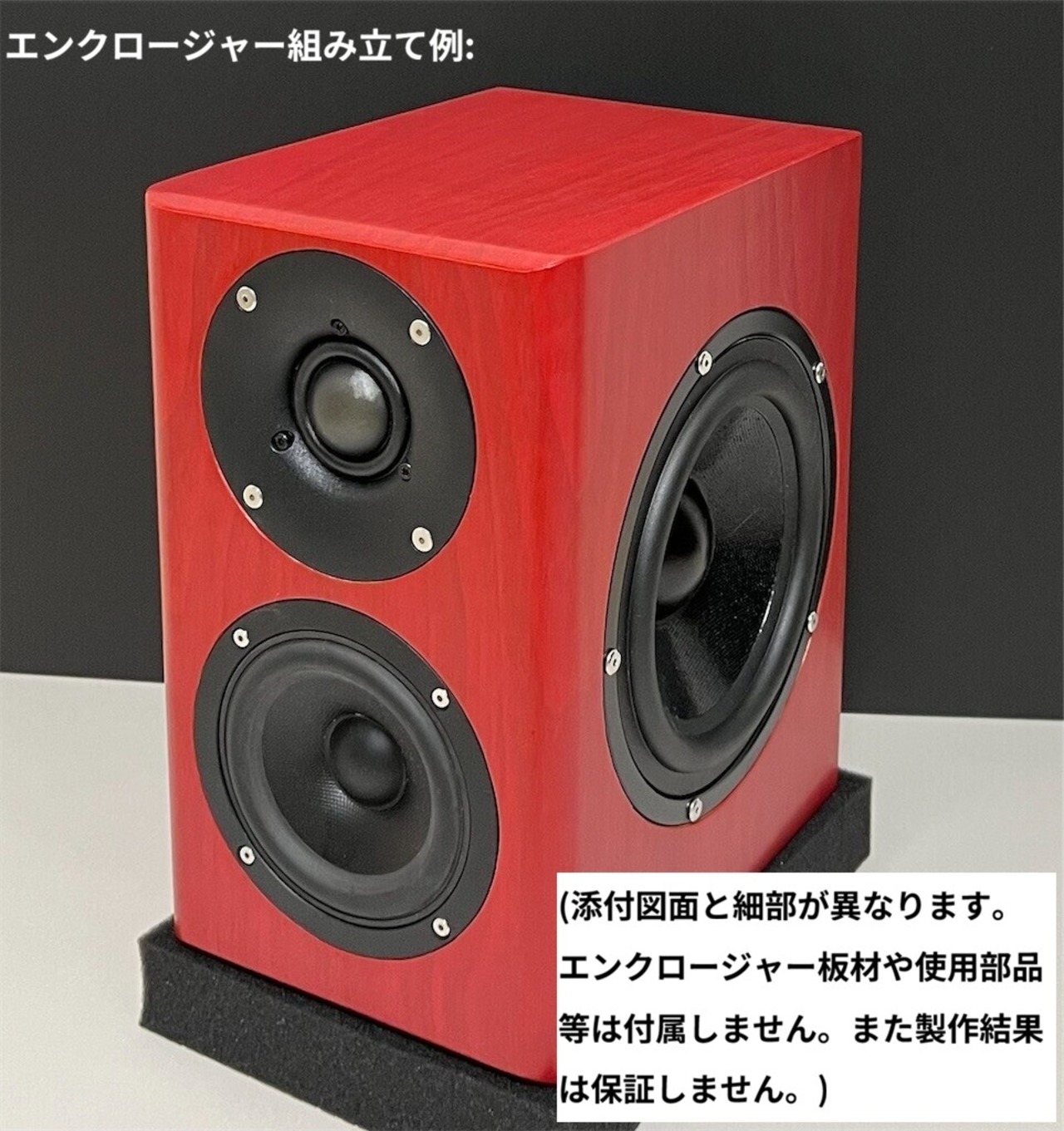

本商品は 12cmウーファーを使用したパッシブラジエーター型2wayスピーカー向けに開発したのステレオ構成セット(2枚)です。エンクロージャー設計図面(PDF)が付属します。
ボーカル帯域のつながりと長時間聴いても疲れにくいバランスを重視した設計で、ユニット間の分離感を抑えた自然な一体感のあるサウンドを目指しています。実際の再生録音はページ下部の取扱説明書の参考情報からご確認いただけます。

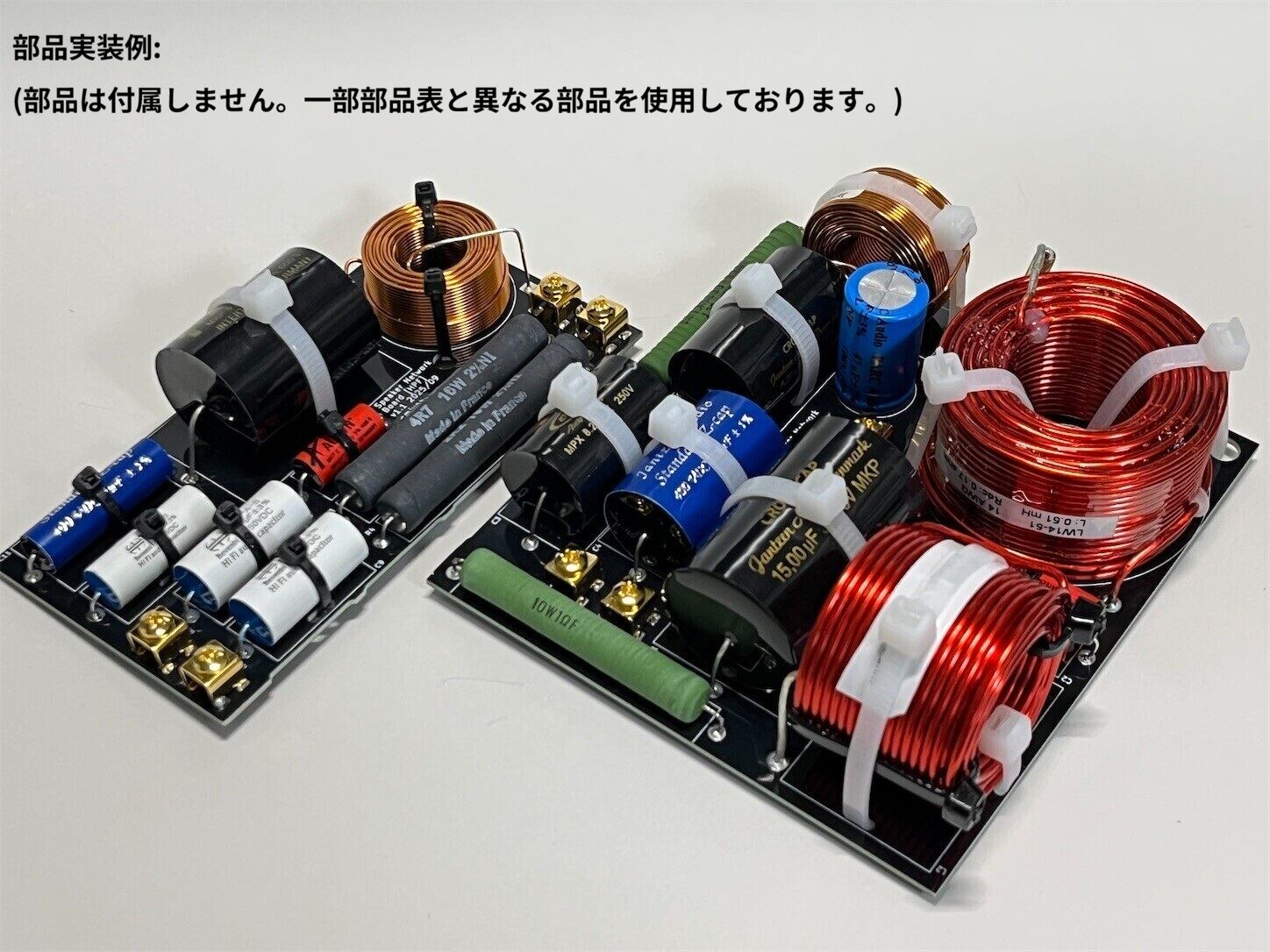

1枚の基板にLPFとHPFの両方を含んでおり、切り離して使用します。基板1枚でモノラル、2枚でステレオ構成になります。
LPF側は4次フィルターをベースにノッチフィルターを最大2個、HPF側は3次フィルターとI型アッテネーターを実装できます。一部のコンデンサは並列接続に対応しており、好みに合わせて定数を調整できます。
小型エンクロージャー内部に収まるコンパクトなサイズです。
使用スピーカーユニット
- ウーファー: Wavecor WF120BD03
- ツィーター: Wavecor TW030WA09
- パッシブラジエーター: Dayton Audio DS175-PR
基板仕様
- HPF: 122mm * 62mm / LPF: 122mm * 110mm
- レジスト: 黒 / 基板厚: 1.6mm / 銅箔厚: 2oz (約70μm) / 有鉛はんだメッキ
実装部品などの詳細については、こちらの取扱説明書をご覧ください。
https://mia-0032.hatenablog.jp/2way-loudspeakers/bookshelf-passive-radiator/scarlet-tanager/network-board-manual
※組み立てにはハンダ付けの経験が必要です。
※部品・スピーカーユニット・板材等は付属しません。
※エンクロージャー図面は参考情報のため組み立ての保証はできません。
※本商品は 工作とかオーディオとか ( https://mia-0032.hatenablog.jp/ ) 様より委託された商品です。
